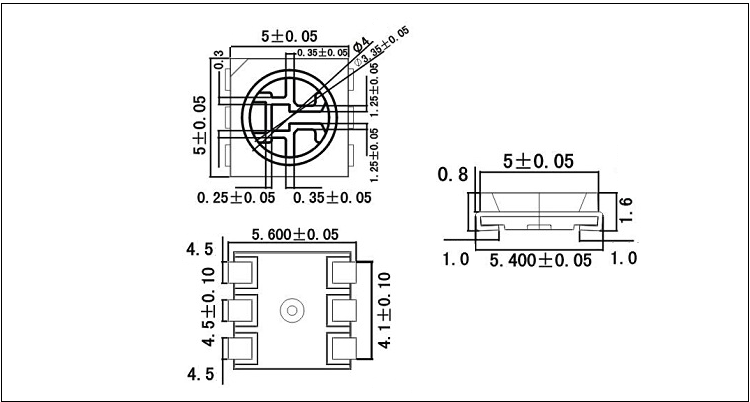

一、浙江5050三芯貼片高光led燈珠發光二極管封裝尺寸圖紙

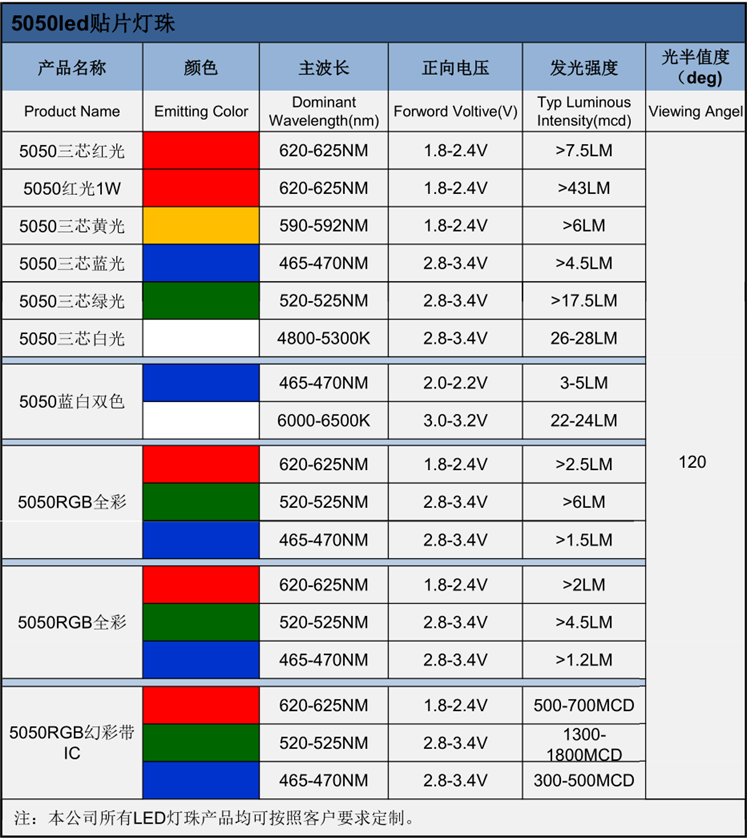

二、浙江5050三芯貼片高光led燈珠發光二極管的電壓、波長、亮度等屬性參數

三、直插式LED發光二極管焊點比貼片LED要大

LED發光二極管按照封裝形式的不同可分為Dip led直插型、SMD led貼片型LED燈珠兩種。DIP直插和SMD LED貼片發光二極管再采用相同LED芯片的情況下，兩種只有工藝上的區別。直插LED燈珠采用的是DIP插件工藝，而貼片LED燈珠采用的是SMD貼片工藝。

常規直插式LED發光二極管焊點比貼片LED要大，且DIP直插LED燈珠發光角度較小，光線比較集中聚光，因此射程較遠，但是照射范圍有限。貼片LED發光二極管發光角度較大，更散光，同時散熱性和穩定性都會好很多，LED貼片燈珠由于沒有反光杯和硅膠的透光率低，所以光通量相對于DIP直插LED發光二極管來說也會低一些。

四、深圳5050LED發光二極管導通電壓及其他參數

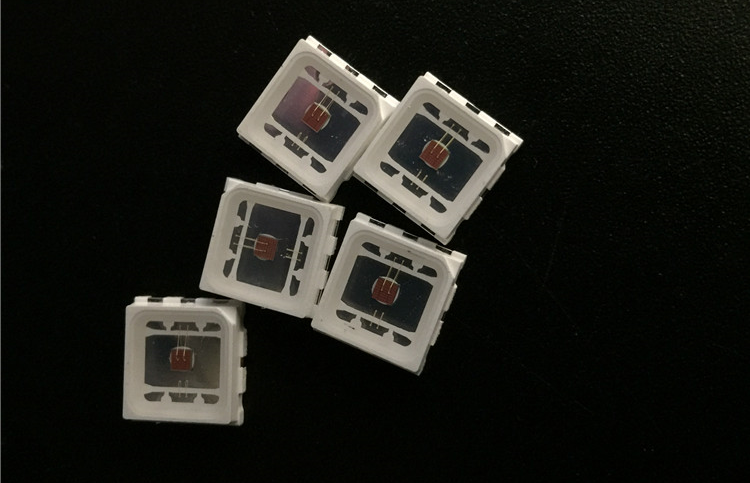

SMD是Surface Mounted Devices的縮寫，以為表面貼裝器件，5050SMD LED貼片燈珠以其長寬高尺寸5.0*5.0*1.6mm而命名。

5050三芯LED貼片燈珠采用三顆芯片并聯封裝的方式，三顆芯片正極接正極、負極接負極，共有六個引腳。5050三芯LED貼片燈珠電流是三顆芯片的電流和，一顆芯片最大電流20mA,因此，5050三芯LED貼片燈珠的電流為60mA,功率為0.2W，5050LED貼片紅色發光二極管導通電壓為1.8-2.4V左右。

目前市場上應用的5050LED貼片燈珠多為三顆芯片封裝而成，東莞雷格LED封裝廠家介紹，

5050三芯LED貼片燈珠正向使用電流是60mA,反向電壓最大不能超過5V。LED貼片的工作溫度在-35℃-+60℃之間較好，如果不考慮LED的光衰壽命問題，也可以在+85℃以上工作。

由于5050貼片led的體積比較小，做工比較精細，所以手工焊接不大方便，但是不是說不能焊接，其焊接溫度要控制在250度內，否則會燙壞較貴的5050貼片led。

由于5050貼片led參數決定了他必定是款受人喜愛的led，所以他常被用在高端民用節能燈，汽車儀表板，led燈帶，手機背光及按鍵，儀器儀表背光及要求小體積LED之產品，LED背光、開關及標志的平面背光，來電顯示、閃光 燈、汽車、音響、戶內顯示屏、照明燈具市場。
